Сэндвич-панели для быстровозводимых зданий

Современное строительство зданий требует применения высокотехнологичных стройматериалов. Являясь сертифицированным производителем, Липецкий Завод Сэндвич Панелей реализует продукцию с гарантией качества.
Расположение основных узлов сэндвич-панелей
На данной модели здания вы можете ознакомиться с основными узлами и доборными элементами сэндвич-панелей. Нажмите на активную точку, расположенную на модели для более подробного ознакомления.
1
Узел наружного угла
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
2
Стык стеновых панелей
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
3
Узел примыкания панелей к цоколю
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
4
Узел внутреннего угла
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
5
Узел примыкания стеновой и кровельной панели
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
  7. Кровельная панель

6
Узел свеса кровли по торцу
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Кровельная панель
  7. Стеновая панель

7
Узел кровельных панелей на коньке
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Кровельная панель
8
Узел кровельного свеса
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
  7. Кровельная панель

9
Узел кровельного парапета
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
  7. Кровельная панель
10
Узел кровельного парапета
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
  7. Кровельная панель

11
Узел обрамления ворот
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Кровельная панель
  7. Ворота

12
Узел обрамления оконного проема
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
  7. Окно
13
Узел верхнего свеса односкатной кровли
  1. Металлоконструкция
  2. Уплотнительная лента
  3. Крепеж для сэндвич-панелей
  4. Доборный элемент
  5. Крепеж для доборных элементов
  6. Стеновая панель
  7. Кровельная панель
1
Угол наружный

Используется для оформления стыков в углах. Служат защитой против влаги. Вертикальный доборный элемент монтируется по отвесу, снизу вверх, закрепляется с двух сторон с шагом 300 мм. Нахлест верхнего элемента на нижний должен быть не менее 100 мм. Такие детали выполняют не только защитную, но и декоративную функцию. Для придания постройке завершенного вида, необходимо окрасить нащельник в цвет используемой обшивки.

2
Угол внутренний

Угловой внутренний доборный элемент – это облицовочный профиль, изготавливается из стальной оцинкованной планки. Монтируется в месте углового примыкания двух сэндвич-панелей. Предназначен для защиты утеплителя в зазоре от попадания воды и пыли. Кроме облицовочной функции он также выполняет функцию дополнительного крепежа – удерживает панели и не допускает их расхождения. Накладывается на все угловые внутренние стыки внешних стен сооружения или ограждения.

3
Нащельник стыковочный

Такой доборный элемент используется для закрытия внешних стыков между панелями. Крепление к элементам обшивки осуществляется с двух сторон короткими саморезами. Перед монтажом нащельников обязательно использование герметизирующих материалов: уплотнительных шнуров, ленты, герметика или монтажной пены. Кроме того, применение нащельников позволяет скрыть крепежные соединения и улучшить общий вид здания.

4
Обрамление окна

При обрамлении окон важно решить не только дизайнерскую, но и защитную задачу. Доборный элемент ограждает от влаги, а значит, от появления грибка, ржавчины и последующего разрушения. Доборный элемент выполняет функцию отлива и необходим для того чтобы закрыть примыкание оконного блока к сэндвич-панели. Он отводит воду, которая появляется во время излишних осадков, и поддерживает сухость и чистоту.

5
Карнизный свес

Карнизный свес — это продолжение ската крыши, выходящее за плоскость стены. На этот конструктивный элемент возложены весьма серьезные задачи, и он нуждается в качественной, надежной и красивой отделке.
Основная задача карнизных свесов — защита фасадов от косого дождя, а также отвод дождевой и талой воды подальше от цоколя.

6
Карнизный свес

Карнизный свес — это продолжение ската крыши, выходящее за плоскость стены. На этот конструктивный элемент возложены весьма серьезные задачи, и он нуждается в качественной, надежной и красивой отделке
Основная задача карнизных свесов — защита фасадов от косого дождя, а также отвод дождевой и талой воды подальше от цоколя.

7
Торцевой свес

Доборный элемент, предназначенный для оформления кромки свеса кровли из сэндвич-панелей. П-образный профиль из оцинкованной стали защищает и закрывает от неблагоприятных атмосферных условий сэндвич-панели для крыши и стропила карнизного свеса, точнее, их торцевую часть. Элемент торцевого свеса выполняет и декоративную функцию, завершая внешний вид торца кровли.

8
Примыкание стены к кровле

Доборный элемент устанавливается в месте соединения стеновой сэндвич-панели с кровельной – этот участок считается самым проблемным с точки зрения герметичности. Для лучшей гидроизоляции перед механическим креплением доборного элемента к поверхности стены и кровли нанести на его наружную поверхность битумную мастику. Правильно закрепленный нащельник исключает попадание влаги внутрь утеплителя и конструкции, защищает их от промерзания. Увеличивает пожаробезопасность сооружения и дополните

9
Конёк внутренний

Предназначение конькового соединения не только в закреплении панелей, но и в обеспечении водо- и воздухонепроницаемости стыка. Монтируется на внутреннюю поверхность кровли как финишная часть конька и обеспечивает прочность, герметичность и эстетичность соединения. Внутреннюю коньковую планку укладывают после того, как все панели на скатах кровли будут зафиксированы, а свободные пространства в зазорах заполнены и выровнены. Для дополнительной гидроизоляции под планку рекомендуется крепить поли

10
Конёк наружный

Коньком кровли называют специальное покрытие зазора, образуемого наверху крыши между двумя плоскостями кровельного покрытия, укладываемого на скаты кровли. Материал для изделий не отличается от основного материала кровли. Его цвет также не должен отличаться от цвета основного покрытия, что придает внешнему виду и эстетичность.

11
Стык парапета с кровлей

Служит для отвода дождевой воды от примыкания парапета и кровли. Верхняя часть заводится под парапетную крышку или капельник. Нижняя полка доборного элемента укладывается на гофры кровельных листов и крепится саморезами с герметизирующей прокладкой. Стандартная длина - 2,5 м.

12
Стык парапета с кровлей

Служит для отвода дождевой воды от примыкания парапета и кровли. Верхняя часть заводится под парапетную крышку или капельник. Нижняя полка доборного элемента укладывается на гофры кровельных листов и крепится саморезами с герметизирующей прокладкой. Стандартная длина - 2,5 м.

13
Парапет

Горизонтальный парапет – это металлическая конструкция, предназначенная для защиты горизонтальной верхней плоскости стеновых сэндвич-панелей и других элементов от попадания влаги. Такой элемент препятствует разрушению конструкции и придает ей законченность формы. Парапет выполняет также и декоративную функцию. Оцинкованная сталь противостоит коррозии и увеличивает срок службы изделия, а полимерное покрытие порошкового нанесения расширяет палитру оттенков и цветовых решений.

14
Свес односкатной кровли

Свес односкатной кровли — это продолжение ската крыши, выходящее за плоскость стены. На этот конструктивный элемент возложены весьма серьезные задачи, и он нуждается в качественной, надежной и красивой отделке
Основная задача карнизных свесов — защита фасадов от косого дождя, а также отвод дождевой и талой воды подальше от цоколя.

15
Торец панели без свеса

Данный элемент служит для защиты торцевой части сэндвич-панелей от атмосферной влаги. Также закрывает торцевой свес кровли от проникновения осадков под кровельное покрытие. Монтируется вдоль ската на боковую часть крайних сэндвич-панелей с помощью саморезов с герметизирующей прокладкой.

16
Цокольные отливы

Отлив на цоколь здания — доборный материал, который  применяют для защиты постройки из сэндвич-панелей. Для монтажа вы сможете выбрать отлив нужных параметров — размеры варьируются в зависимости от вида цоколя. Срок службы данного отлива составит более 20 лет: за счет основы из холоднокатанной горячеоцинкованной стали, дополнительного защитного полимерного слоя, который оградит поверхность от воздействия влаги, возникновения плесени и ржавчины, трещин и дефектов.

17
Обрамление проёма

Обрамление ворот — элемент, который выполняет функцию обрамляющего нащельника вокруг ворот и дверных проемов. Итоговые параметры зависят от толщины сэндвич-панели и металлоконструкции (фахверка). Верхний слой выполнен из качественного полиэстера, который защищает поверхность от негативных влияний извне. Выбор цвета осуществляется во время оформления заказа.

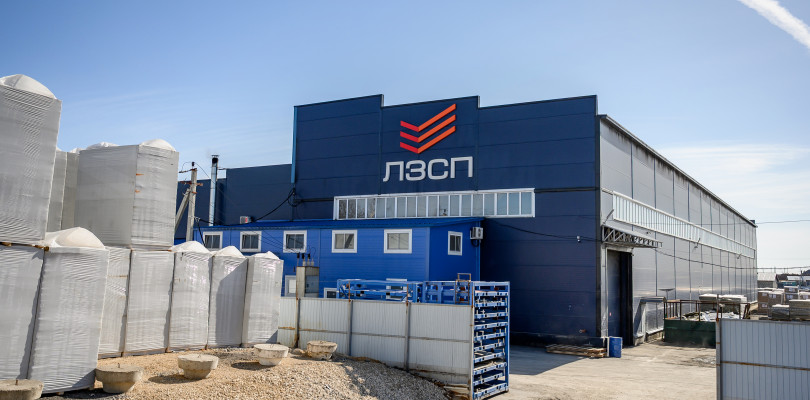

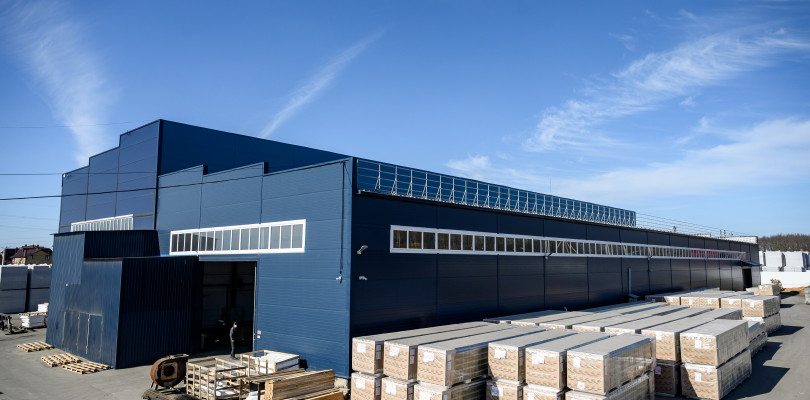

Липецкий Завод Сэндвич-Панелей входит в группу компаний «ДеКа-Строй», которая ведёт свою деятельность с 2016 года и зарекомендовала себя как надёжного поставщика и партнёра с обширной географией поставок.

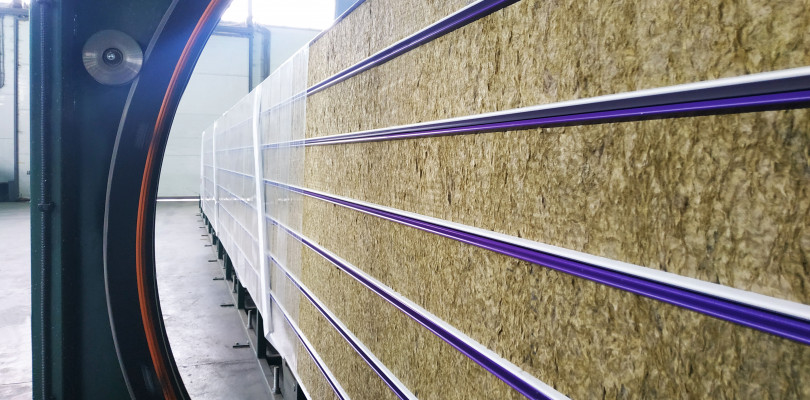

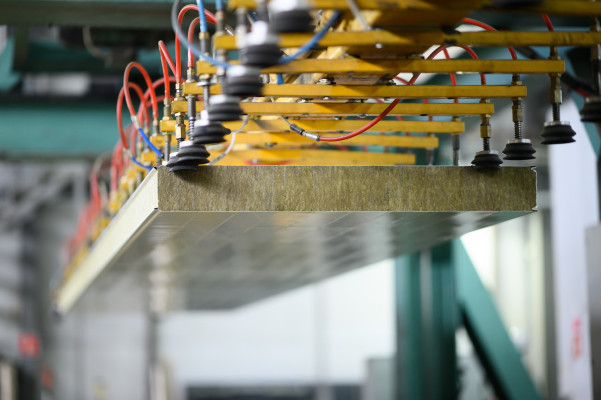

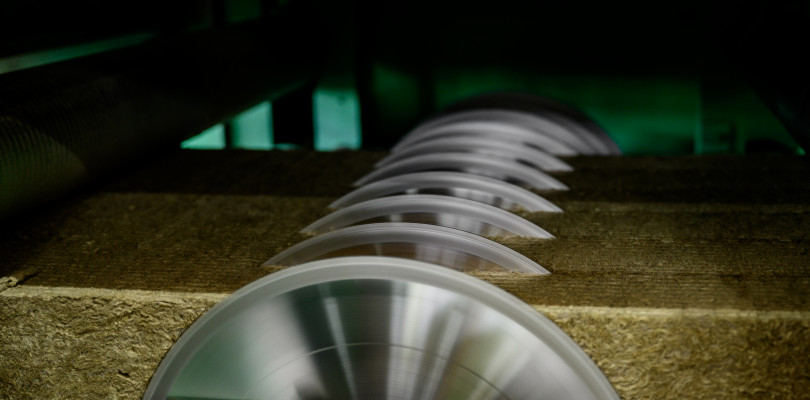

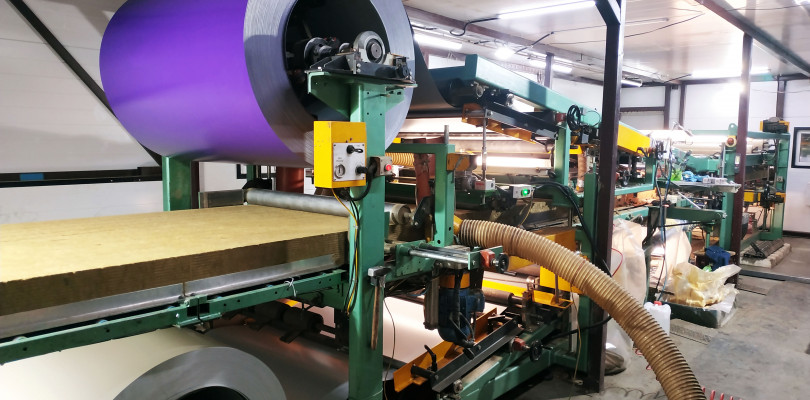

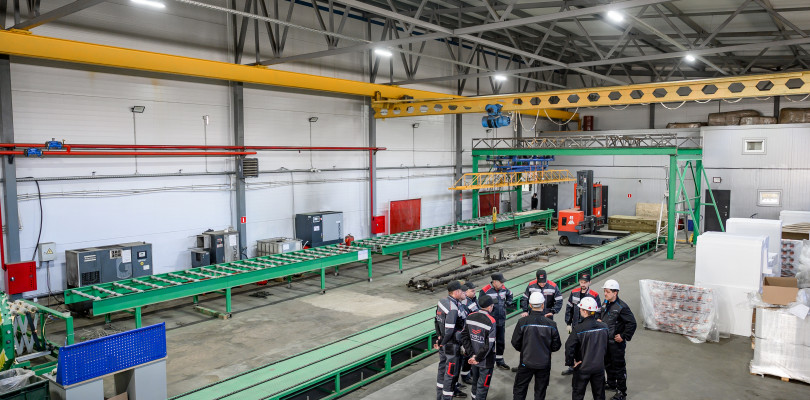

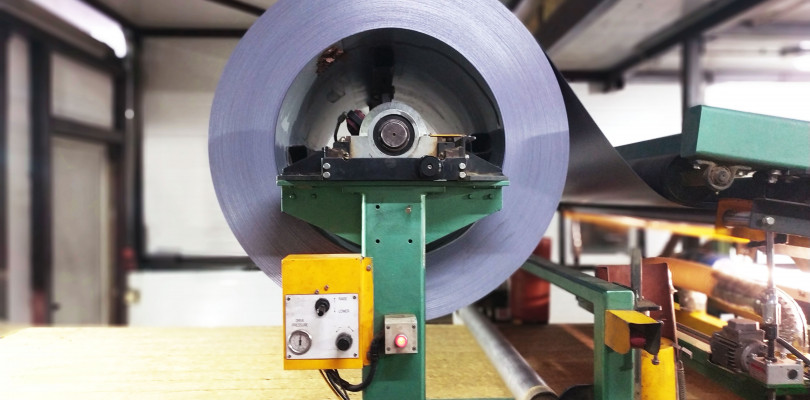

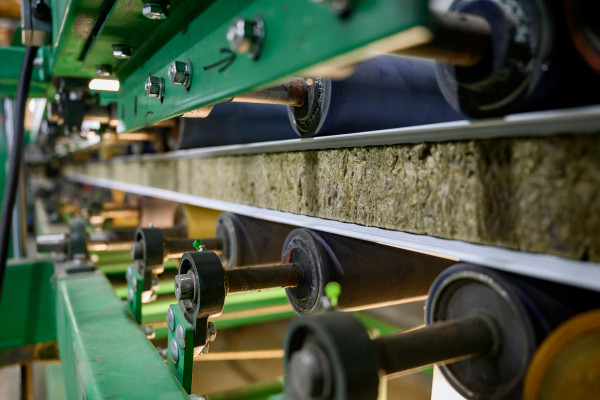

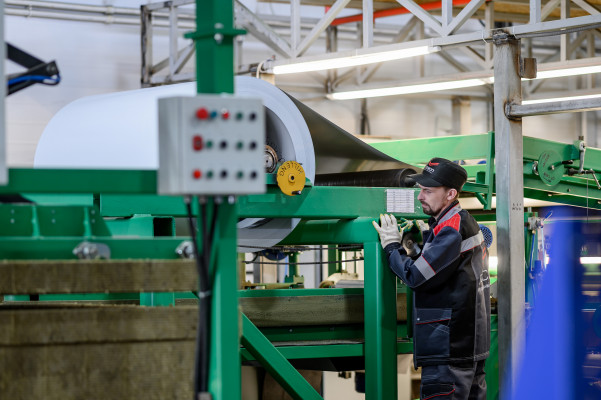

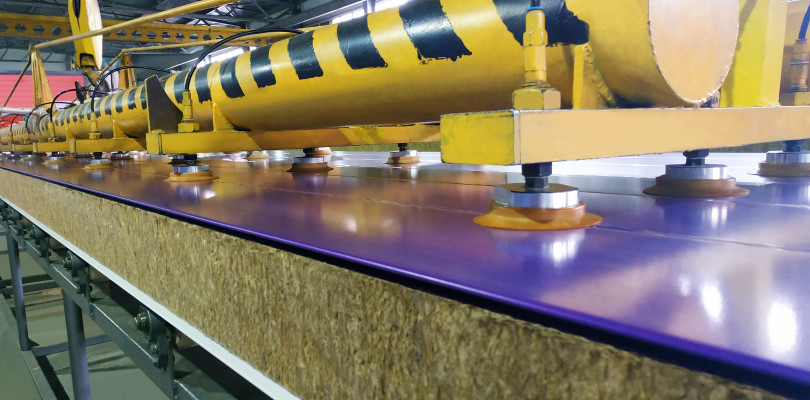

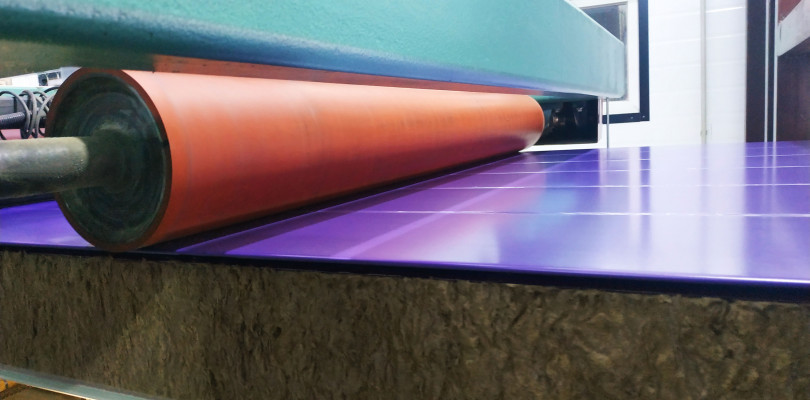

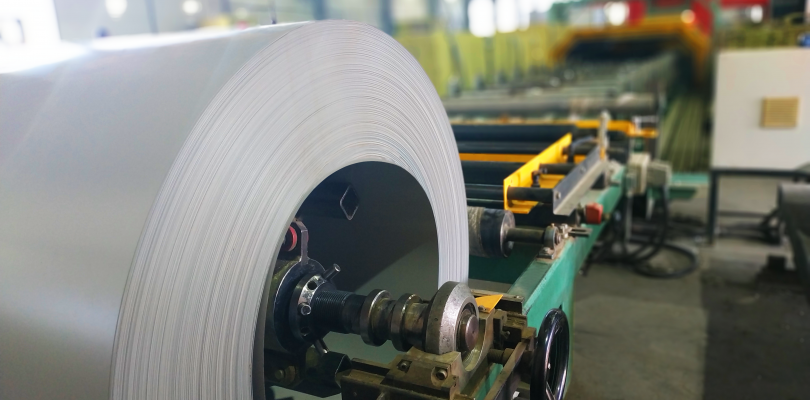

Для производства сэндвич-панелей мы используем современное автоматическое оборудование австралийской компании Hilleng PTY —  ведущего производителя линий для непрерывного изготовления трехслойных теплоизолирующих стеновых и кровельных сэндвич-панелей, используя, при этом, весь мировой опыт накопленный ведущими производителями данного вида продукции. Это позволяет нам удовлетворять самые изысканные потребности всех наших клиентов, предоставляя им лучшие условия для взаимовыгодного и долгосрочного сотрудничества.

Стратегия ЛЗСП основана на чётких принципах:

  • Гарантия качества произведённых сэндвич-панелей
  • Поставка продукции точно в согласованные сроки
  • Выгодные условия для сотрудничества

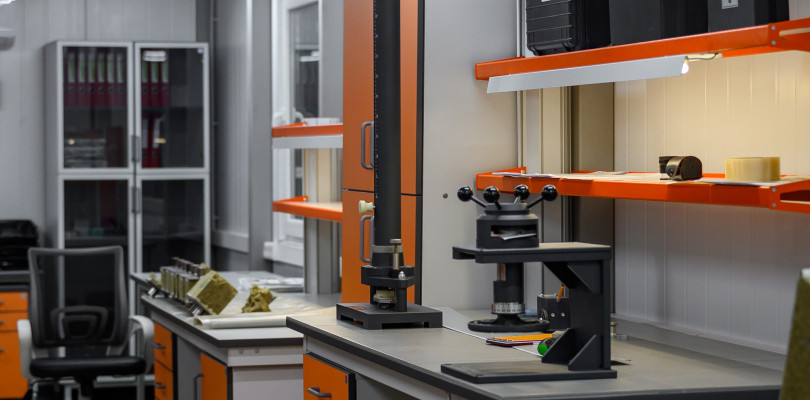

  • Многоуровневая система контроля качества на всех этапах производства
  • Систематическое наращивание производственных мощностей и объёмов поставок
  • Технические и конструктивные решения индивидуально для каждого клиента
